מה ההבדל בין NIR ל-SWIR?

בראיית מכונה מודרנית, בדיקה תעשייתית והדמיה מדעית, טכנולוגיית האינפרא אדום ממלאת תפקיד קריטי במתן אפשרות למערכות "לראות מעבר" לאור הנראה. בין להקות אינפרא אדום בשימוש נרחב הןNIR (ליד-אינפרא אדום)וSWIR (אינפרא אדום-קצר). למרות שלעתים קרובות הם מקובצים תחת אותה קטגוריה "אינפרא אדום", המאפיינים הפיזיים שלהם, התנהגות ההדמיה והיישומים התעשייתיים נושאים הבדלים ניכרים.

הבנת ההבדל ביןNIRוSWIRמועיל למהנדסים, שילובי מערכות ומקבלי החלטות-שצריכים לבחור פתרונות הדמיה תואמים ליישומים שלהם. מאמר זה מספק הסבר מקיף ומעשי של שתי הטכנולוגיות, לרבות מאפייני אורך גל, עקרונות הדמיה, יתרונות, מגבלות ומקרי שימוש בעולם האמיתי-.

1. סקירה כללית: מה הם NIR ו-SWIR?

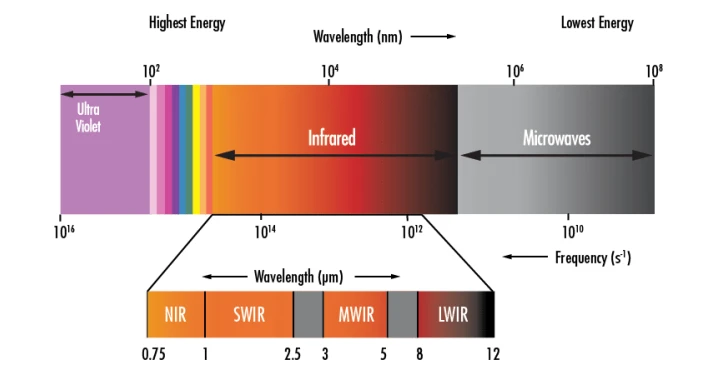

אור אינפרא אדום הוא חלק מהספקטרום האלקטרומגנטי שנמצא ממש מעבר לאור הנראה. הוא בלתי נראה לעין האנושית אך ניתן לזיהוי באמצעות חיישנים מיוחדים.

מה זה NIR (ליד-אינפרא אדום)?

NIR, או אינפרא אדום קרוב-, מתייחס בדרך כלל לטווח אורכי גל של כ-0.75 מיקרומטר עד 1.0-1.1 מיקרומטר. זוהי פס האינפרא אדום הקרוב ביותר לאור הנראה וחולקת התנהגות אופטית דומה.

NIRהדמיה משמשת בדרך כלל במערכות ראייה-חלשות, זיהוי ביומטרי ובדיקה תעשייתית כללית.

מהו SWIR (Short-Wave Infrared)?

SWIR, או אינפרא אדום גל קצר-, מכסה טווח אורך גל ארוך יותר, בדרך כלל מ-1.0 מיקרומטר עד 2.5 מיקרומטר, כאשר מערכות תעשייתיות רבות מתמקדות ב-0.9 מיקרומטר עד 1.7 מיקרומטר בשל רגישות החיישן.

לְעוּמַתNIR, SWIRהאור מקיים אינטראקציה עמוקה יותר עם חומרים, וחושף לא רק תכונות פני השטח אלא גם הבדלי הרכב פנימיים.

2. הבדל מהותי בהתנהגות אורך גל

ההבדל העיקרי ביןNIRוSWIRטמון באורך הגל, אשר משפיע ישירות על האופן שבו האור יוצר אינטראקציה עם עצמים.

NIRאורכי גל קצרים יותר ומתנהגים בצורה דומה יותר לאור הנראה. כתוצאה מכך,NIRהדמיה לוכדת בעיקר השתקפות פני השטח וריאציות בהירות. זה עובד היטב לזיהוי צורות, קצוות וניגודים בתנאי תאורה מבוקרים.

SWIRאורכי גל ארוכים יותר ויכולים לחדור חומרים מסוימים בצורה יעילה יותר. זה מאפשרSWIRמערכות הדמיה ללכידת מידע שאולי לא נראה בNIRאו הדמיית אינפרא אדום רגילה. לְדוּגמָה,SWIRיכול להראות תכולת לחות, פגמים פנימיים והבדלים בהרכב החומר.

במילים פשוטות:

NIRהדמיית השתקפות=משטח-ברמה

SWIR= אינטראקציה חומרית עמוקה יותר והדמיית קומפוזיציה

3. עקרונות הדמיה: רפלקציהVס. קְלִיטָה

NIRהדמיה מבוססת בעיקר על הבדלי השתקפות. חומרים שונים מחזירים אור אינפרא אדום קרוב-בדרגות שונות, מה שיוצר ניגודיות בתמונה המצולמת. זו הסיבהNIRמשמש בדרך כלל ביישומים כמו זיהוי פנים, שבהם התאורה מוגברת באמצעות נוריות אינפרא אדום.

SWIRהדמיה, לעומת זאת, מסתמכת במידה רבה על מאפייני ספיגה של חומרים. חומרים רבים מתנהגים אחרת בSWIRספֵּקטרוּם:

• מים סופגים בחוזקהSWIRאוֹר
• פלסטיקים מסוימים נראים שקופים או חצי-שקופים
• הסיליקון הופך שקוף מתחתSWIRאורכי גל
• חומרים אורגניים מציגים דפוסי ספיגה ברורים

זה עושהSWIRמתאים לתרחישי זיהוי חומרים ובדיקת איכות.

4. ביצועים סביבתיים: ערפל, עשן ואור נמוך

אחד ההבדלים הבולטים ביניהםNIRוSWIRהוא הביצועים שלהם בסביבות מאתגרות.

NIRביצועים

NIRמערכות מתפקדות היטב בתנאי-תאורה נמוכים, במיוחד בשילוב עם תאורת אינפרא אדום. עם זאת, יכולתם לחדור לערפל, עשן או אבק מוגבלת. איכות התמונה עלולה להתדרדר באופן משמעותי בסביבות חיצוניות או קשות.

SWIRביצועים

SWIRמספק חדירה משופרת דרך תנאים אטמוספריים כגון:

• עֲרָפֶל
• עָשָׁן
• עֲרָפֶל
• עננים דקים

הסיבה לכך היא שאורך גל ארוך יותר מתפזר פחות מאורכי גל קצרים יותר. כתוצאה מכך,SWIRרואה שימוש תכוף במערכות מעקב, הדמיה תעופה וחלל ובמערכות תצפית ארוכות טווח- שבהן הראות היא גורם חשוב.

5. יכולת זיהוי חומר

אחת מנקודות החוזק המרכזיות שלSWIRלעומתNIRהיא יכולתו לזהות חומרים על סמך תכונות ספקטרליות.

NIRאיתור חומרים

NIRמתאים למשימות סיווג בסיסיות כגון:

• זיהוי צורות
• זיהוי קצה
• מיון אובייקטים פשוט
• בדיקת נוכחות/היעדרות

עם זאת, יש לו יכולת מוגבלת להבחין בחומרים דומים-למראה.

SWIRאיתור חומרים

SWIRמתפקד היטב בניתוח חומרים מתקדם, כגון:

• מיון פלסטיק (PET לעומת PVC מול PE)
• זיהוי תכולת לחות
• בדיקת איכות המזון (בשלות, טריות, התייבשות)
• בדיקת פרוסות מוליכים למחצה
• זיהוי פגמים בזכוכית ובציפוי

כִּיSWIRמקיים אינטראקציה עם רעידות מולקולריות, הוא מספק תובנות ברמה הכימית-NIRלא יכול להציע.

תמונה גלויה משמאל,SWIRבצד ימין.

תמונה גלויה משמאל, SWIR מימין.

6. טכנולוגיית חיישנים והבדלי עלויות

הבחנה מרכזית נוספת בין NIR ל-SWIR נעוצה בטכנולוגיית החיישנים.

NIRחיישנים

NIRמערכות הדמיה משתמשות בדרך כלל בחיישני CMOS או CCD מבוססי סיליקון-סטנדרטיים. חיישנים אלה זמינים באופן נרחב, בעלות-נמוכה ובוגרים מאוד. זה עושהNIRפתרונות סבירים וקלים לשילוב במכשירים צרכניים ותעשייתיים.

SWIRחיישנים

SWIRהדמיה דורשת חומרים מיוחדים כגון חיישני InGaAs (Indium Gallium Arsenide). חיישנים אלו נושאים עלויות ייצור גבוהות יותר וזרימות עבודה מורכבות של ייצור.

בְּנוֹסַף,SWIRמערכות אופטיות דורשות לעתים קרובות:

• עדשות מיוחדות
• מערכות בקרת טמפרטורה
• כיול מדויק

כתוצאה מכך,SWIRמצלמות בדרך כלל מגיעות עם תגי מחיר גבוהים יותר מאשרNIRמערכות. עם זאת, המחירים יורדים בהדרגה ככל שהטכנולוגיה מתקדמת והייצור מתגבר.

7. יישומים תעשייתיים של NIR לעומת SWIR

שתי הטכנולוגיות נמצאות בשימוש נרחב, אך תחומי היישום שלהן שונים באופן משמעותי.

יישומי NIR נפוצים

NIR נמצא בשימוש נרחב במערכות-רגישות וכלל{1}}לעלות, כולל:

• ראיית לילה ומעקב
• זיהוי פנים ומערכות ביומטריות
• ניתוח צמחייה חקלאית
• בדיקת איכות תעשייתית בסיסית
• מעקב אחר תנועה ותאורת ראיית מכונה

NIR מועדף כאשר סבירות ופשטות הם בראש סדר העדיפויות.

יישומי SWIR נפוצים

SWIR משמש בסביבות קריטיות-בביצועים ובדיוק- גבוהים:

• בדיקת פרוסות מוליכים למחצה
• מערכות מיון תעשייתיות מתקדמות
• בקרת איכות מזון וחקלאות
• מיחזור פלסטיק והפרדת חומרים
• הדמיה תעופה וחלל
• מערכות תקשורת לייזר

תמונה גלויה משמאל, SWIR מימין.

8. יתרונות ומגבלות

יתרונות NIR

• עלות נמוכה וזמינה באופן נרחב
• שילוב מערכת קל
• תואם לחיישנים מבוססי-סיליקון
• מתאים להדמיה-בזמן אמת

מגבלות של NIR

• בידול חומרי מוגבל
• ביצועים חלשים בערפל או בעשן
• מידע משטח-ברמת בעיקר

היתרונות של SWIR

• יכולת זיהוי חומר מעולה
• ביצועים חזקים בערפל, אובך ועשן
• יכולת לזהות לחות והרכב
• עובד בתרחישי-אור ומרחק-נמוך

מגבלות של SWIR

• עלות מערכת גבוהה
• דורש חיישנים ואופטיקה מיוחדים
• אינטגרציה מורכבת יותר

9. איך לבחור בין NIR ל-SWIR

הבחירה בין NIR ל-SWIR תלויה בשלושה גורמי מפתח:

דרישת יישום

1. אם המטרה היא הדמיה פשוטה, זיהוי נוכחות או ראייה-ת נמוכה, NIR יכול לעמוד בדרישות. אם היישום דורש סיווג חומר או ניתוח ברמה כימית-, כדאי לשקול SWIR.

תנאים סביבתיים

2. עבור סביבות פנימיות מבוקרות, NIR מספק ביצועים יציבים. עבור סביבות חיצוניות, קשות או-נראות נמוכה, SWIR מביא אפקטי הדמיה טובים יותר.

מגבלות תקציב

מערכות 3.NIR הן חסכוניות-ניתנות להרחבה. מערכות SWIR נושאות עלויות גבוהות יותר אך מספקות ערך אנליטי עשיר יותר.

במערכות מתקדמות רבות, שתי הטכנולוגיות משולבות כדי להשיג ביצועים משלימים.

במערכות מתקדמות רבות, שתי הטכנולוגיות משולבות כדי להשיג ביצועים משלימים.

10. מגמות עתידיות: התכנסות של NIR ו-SWIR

העתיד של הדמיית אינפרא אדום מתקדם לעבר מערכות רב-ספקטרליות והיברידיות. במקום לבחור רקNIRאוֹSWIR, תעשיות רבות משלבות את שתיהן כדי להשיג הבנה מלאה יותר של אובייקטים וסביבות.

מגמות מתפתחות כוללות:

• קוֹמפָּקטִיSWIRחיישנים בעלות מופחתת
• ניתוח תמונה ספקטרלית-מונע בינה מלאכותית
• מערכות הדמיה מרובות-להקות (NIR + SWIRהַתָכָה)
• שימוש מורחב בכלי רכב אוטונומיים ורובוטיקה

ככל שהטכנולוגיה מתפתחת,SWIRיהפוך נגיש יותר, בעודNIRתישאר טכנולוגיה בסיסית למערכות הדמיה-יעילות.

מַסְקָנָה

NIRוSWIRשניהם מרכיבים חיוניים של טכנולוגיית הדמיה אינפרא אדום, אך הם מתאימים לתרחישי שימוש שונים.NIRמתאים ליישומי הדמיה-נמוכים,-על פני השטח וראייה כללית, תוךSWIRתומך בזיהוי חומרים מתקדם, משופרת חדירה סביבתית וניתוח תעשייתי-בדיוק גבוה.

הבחירה ביניהם תלויה באיזון בין דרישות ביצועים, אתגרים סביבתיים ותקציב. במערכות תעשייתיות מודרניות, שתי הטכנולוגיות משמשות יותר ויותר יחד כדי להשיג פתרונות הדמיה חכמים ומדויקים יותר.
